Hochdruck Plungerpumpe Serie MX

Der Pumpenkopf aus Stahlguss ist zum Schutz vor Korrosion mit einer hochwertigen Polymerbeschichtung überzogen.

  • Kurbelwelle geschmiedet, vergütet und nitriert
  • Pumpenkörper Grauguss lackiert
  • Antriebswelle zweifach mit Pendelrollenlagern gelagert
  • Pleuel geschmiedet und gleitgelagert
  • Führungskolben geschliffen und hartverchromt
  • Pumpenkopf aus Sphäroguss
  • Plungerabdichtung getrennt in Hochdruck- und
    Niederdruckdichtung mit integrierter Plungerkühlung
  • Triebwerksabdichtung über stat. Ölabstreifringe
  • Plunger Vollkeramik (Aluminiumoxid)
  • Ventilkonstruktion wartungsfreundlich aus vergütetem Edelstahl
  • Einlassventilausheber zur Entwässerung werden mitgeliefert


Plungerhub: 70 mm
Zulauftemp.max.: 40°
Zulaufdruck max.: 3 bar
Fördermedium: Wasser
Ölfüllung: 9 Liter
Drehzahl Untersetzung
1500 1/min i = 1:1,875
1800 1/min i = 1:2,238
2200 1/min i = 1:2,722
2600 1/min i = 1:3,211


Ausführungen MX-HP

Modell Förderleistung Betriebsdruck Antriebsleistung Drehzahl Gewicht
max. [l / min] max. [bar] [kW] [1/min] [kg]
MX 32 135 400 103 1500 / 1800 / 2200 / 2600
800 (ohne Getriebe)
279
MX 36 171 350 114
MX 40 211 275 111


Ausführungen MX-LP

Modell Förderleistung Betriebsdruck Antriebsleistung Drehzahl Gewicht
max. [l / min] max. [bar] [kW] [1/min] [kg]
MX 45 267 200 102 1500 / 1800 / 2200 / 2600
800 (ohne Getriebe)
275
MX 50 330 170 107
MX 55 399 140 107

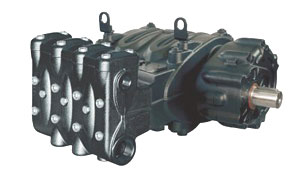

MX-HP

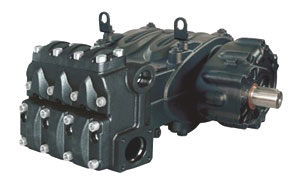

MX-LP

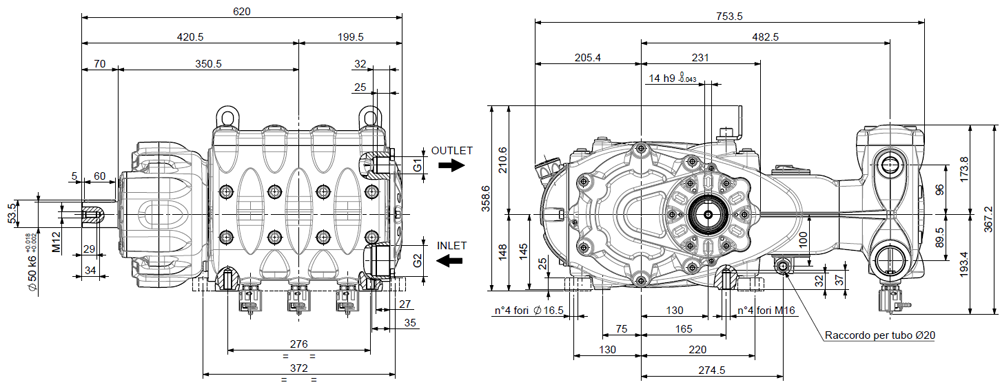

Ausführungen MX-HP

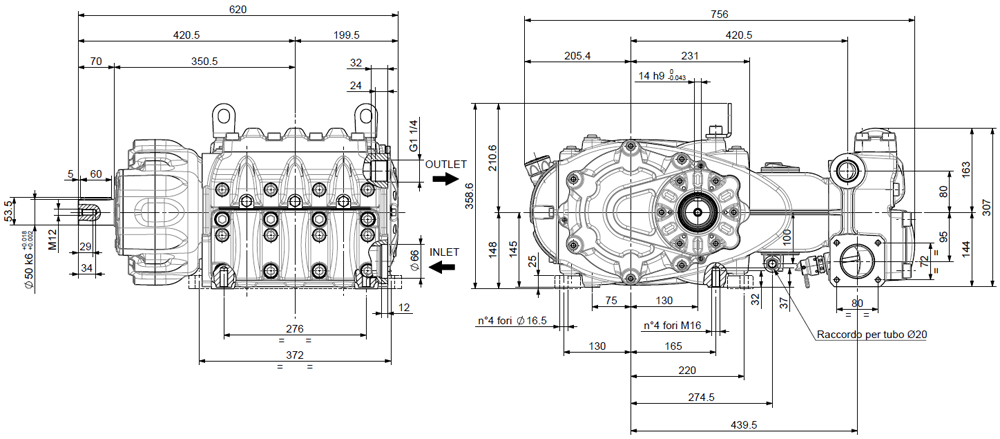

Ausführungen MX-LP
