| Hochdruck Plungerpumpe Serie EVN |
|
|
Edelstahl-Version mit Pumpenkopf aus AISI 420 / 1.4021 chem. vernickelt
- Pumpenkörper aus einem Aluminium – Gleitlagerwerkstoff,
- Wendegetriebe mit patentierten Ölkühlungstaschen
- Kurbelwelle aus legiertem Stahl, gehärtet, vergütet und nitriert
- Kurbelwellenlager SKF Rollenlagerung, groß dimensioniert
- Pleuel geschmiedet und gleitgelagert
- Führungskolben geschliffen und hartverchromt
- Plungerabdichtung mit Kühlung
- Plunger Vollkeramik (Aluminiumoxid)
- Ventilkonstruktion komplett aus Edelstahl
- Druck- / Literleistungen siehe Tabelle
| Plungerhub: |
35 mm |
| Zulauftemp.max.: |
40° |
| Zulaufdruck max.: |
3 bar |
| Fördermedium: |
Wasser |
| Ölfüllung: |
1,8 Liter |
Ausführungen EVN-HP |
 |
|
| Modell |
Förderleistung |
Betriebsdruck |
Antriebsleistung |
Drehzahl |
Gewicht |
| max. [l / min] |
max. [bar] |
[kW] |
[1/min] |
[kg] |
| EVN 16 |
31 |
400 |
23,7 |
1450 |
35 |
| 37 |
28,3 |
1750 |
| EVN 18 |
39 |
320 |
23,8 |
1450 |
| 47 |
28,7 |
1750 |
|
Ausführungen EVN-LP
|
|
|
| Modell |
Förderleistung |
Betriebsdruck |
Antriebsleistung |
Drehzahl |
Gewicht |
| max. [l / min] |
max. [bar] |
[kW] |
[1/min] |
[kg] |
| EVN 20 |
48 |
250 |
22,9 |
1450 |
33 |
| 58 |
27,6 |
1750 |
| EVN 22 |
58 |
180 |
19,9 |
1450 |
| 70 |
24,1 |
1750 |
| EVN 25 |
75 |
150 |
21,5 |
1450 |
| 90 |
25,8 |
1750 |
| EVN 26 |
81 |
130 |
20,1 |
1450 |
| 98 |
24,3 |
1750 |
| EVN 28 |
94 |
120 |
21,5 |
1450 |
|
|
|

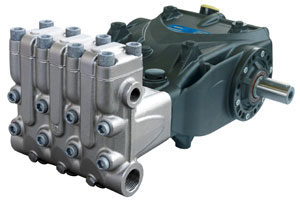

EVN-HP

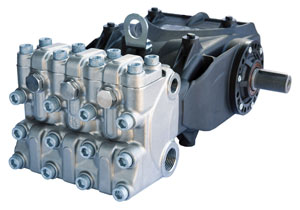

EVN-LP |

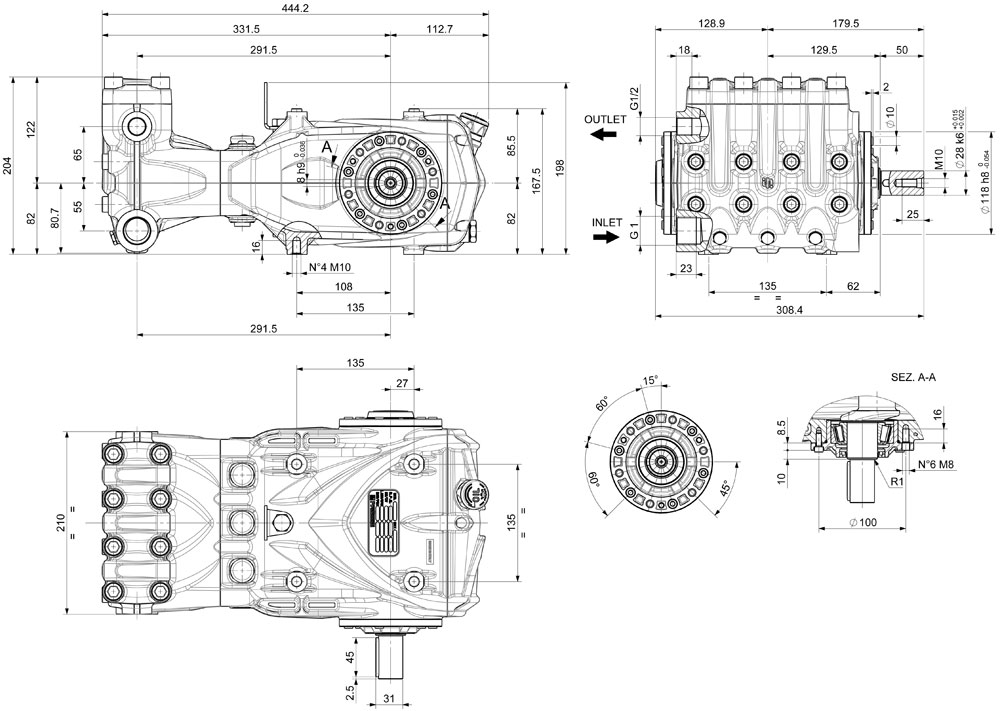

Ausführungen EVN-HP

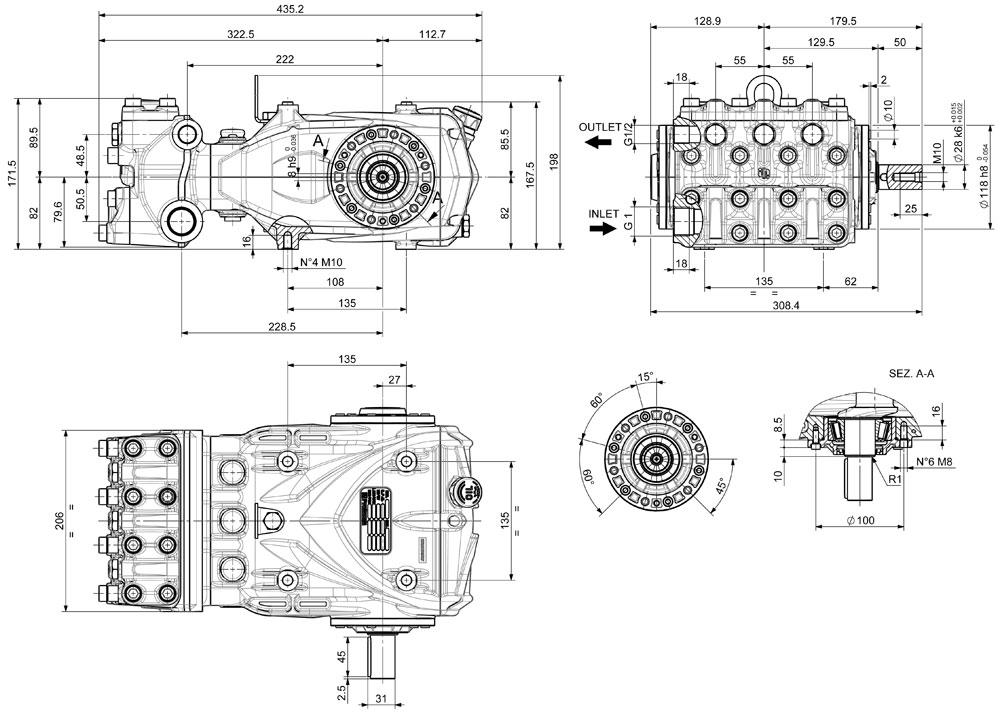

Ausführungen EVN-LP
|
|
|
